神盾电池安全系统整车拆解：整车安全才是真安全

一直以来，关于电动汽车的核心部件“电池安全”问题，都是业内和消费者最关注的焦点。不过更多被我们所看到的，都是针对电池包个体的安全测试，例如跌落、泡水以及较为严苛的针刺试验等等。而电动汽车是一个整体，电池包的安全表现只是其中一环，整车的安全设计才是和实际安全表现挂钩的重点。

7月24日，搭载神盾电池的吉利银河L7迎来首次全车拆解，通过整车主被动安全设计、高强度材料和优秀三电安全防护能力，诠释了银河L7作为一台基于世界级先进架构（e-CMA）所打造的新能源车型，在整车安全领域上所达到的全球顶级表现，可以说在安全方面是具有“天生的好底子、好基因”。

全面的车身被动防护

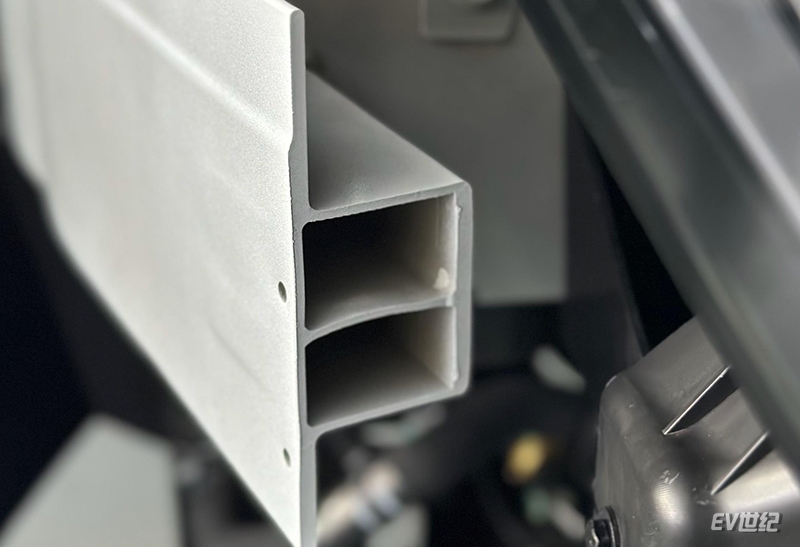

吉利银河L7前后防撞梁均采用航天级 7系铝合金，是目前硬度值最高的铝合金。防撞梁采用日字型截面设计，主体料厚5mm，长度1330+mm，占车宽长度达到了70%，一般其他品牌都在60%左右。防撞梁碰撞吸能比率相比钢材多了近70%，碰撞承载能力相比主流的“口”字形结构提升了30%。

再加上  行业独有的“两主一辅”三条传递结构路径，配合两次弯折技术以及先进工艺，形成了超强的防护组合，能够吸收更多的撞击能量，提升前方碰撞安全性。

车身侧面采用一体式门环设计，1.4mm厚度热成型钢板与前门洞A柱外板、A柱上边梁外板 、门槛外板、B柱外板合并为一个件，实现一套冲压模具、一次冲压操作，完整性高、一体式强，比拼接门环重量更轻，整车扭转刚度达到了23000Nm，相比拼接门环在侧向碰撞和偏置碰撞中提供更好防护。

吉利专利设计的四纵四横地板结构，拥有行业首创双层钢板框架结构（1.8mm厚），让电池和车身融合成“侧碰柱四条传力路径”，并且电池包通过4根高强度螺栓与底盘横梁直接连接，将电池包牢牢固定在底盘上。再配合CBS加强块填充，在电池包周围形成全方位超刚强度防护。在受到外部挤压或碰撞力时，四纵四横的地板结构可以有效分散更多载荷，保障内部的电池不受冲击。

电池包侧防撞梁采用2mm厚U型设计，低于电池包10mm，可以在车辆发生刮底碰撞时，有效抗击障碍物的冲击能量，为电池再加一道防护。

此外电池包底部护板也采用了1.5mm的1180DP高强钢板+1mm的PVC涂层，抗拉强度是普通钢板的2倍以上，对底部损伤起到有效的防护作用，同时可以显著提升电池的隔热能力。

最高超国标9倍的三电安全

神盾电池安全系统，是吉利独创、吉利银河专属的电池安全技术。传承吉利安全世家基因，不仅关注电芯安全，更实现电池系统与智能架构的高度融合，构建起一套基于电池，融合架构、整车、云端的安全防护系统，实现软硬件融合的高标准电池安全保护。以“基础安全、整车安全、智能安全、健康安全”的4大安全标准，8重神盾，全方位守护人车安全。

电池包采用“车包一体”的结构设计，  电池上下贯穿式的中部套筒连接结构，使电池上盖、内部结构梁、底护板、液冷板等多个零件互相锁附连接，成为整体式的贯穿式结构。田字形电池框架+17个固定点（PHEV中固定点最多电池）让电池与车身成为一体，提升整车扭转及碰撞性能。田字结构中横梁采用“目”型铝合金截面，共有四个安装点与车身座椅横梁相连，采用M10螺栓（行业内大多采用M8螺栓），抗剪切能力由23.6kN提升至37.4kN，并可提升电池包与车身结构一体化程度。

为了电池在意外热失控情况下电池内部的热量可以快速排出，神盾电池使用的单向防爆阀泄压速度是普通电池用的透气阀的2倍，保证电池迅速平衡内外压力，最大幅度降低电池爆炸风险。

此外电池底部散热使用一体成型液冷板，通过先进的搅拌摩擦焊技术固定在电池箱体上。根据电芯散热区域优化冷却流道设计，冷却效果提升20%，搭配高导热率的结构胶使得电池散热能力提升30%，让电芯始终工作在最舒适温度区间，提升电性能，避免电池过温引发热失控。

神盾电池安全系统基于全场景极限工况进行100多项电池包级基础测试，比国标多80项，以确保“神盾电池安全系统”的基础安全性能过硬。其中，模拟碰撞、机械冲击、浸水安全、湿热循环、盐雾、热扩散6项，高于国家标准，其中湿热循环采用240h湿热和霜冻循环测试，远超于国标9倍。底部球击、跌落、IP6X、IPX9K四项，为吉利补充标准，为动力电池的“基础安全标准”加入更多吉利的定义。

高标准成员健康安全

吉利银河L7采用针对乘员安全方面进行建立完整的从设计到生产的管控体系，保证交付用户手中的车辆不散发有害物质和气味；在轮罩隔音垫、副仪表板隔音垫等多个“看不到”的地方，仍然不会偷工减料，采用工艺复杂，成本高的水洗棉，杜绝车内挥发性有害物质和气味。

银河L7乘员舱隔音棉均采用双组分吸音棉与水洗棉材质，把控用料，在满足NVH性能基础上，严格控制气味挥发源；在仪表板，副仪表板，门板，行李舱隔音垫多个隐蔽空间坚持用好料（双组分吸音棉），采用环保工艺（超声焊接），在改进整车NVH的同时不忘不影响车内环保性。

车内地毯、座椅普遍采用PU发泡工艺，PU发泡通过多元醇，异氰酸脂，及催化剂聚合而成，银河L7选用采用反应型无氨催化剂，减少发泡后催化剂残留，明显减少了车内常见的各类挥发性物质。

工艺上，银河L7采用PVC和背覆海绵火焰复合工艺，此工艺不使用任何胶粘剂，采用海绵表层融化和PVC进行粘合。为了在复合后进一步去除气味等挥发性物质，通过烘烤，吸风，负压箱三段工艺进行处理。先进的立式除味机长度达到31.5米，烘箱存储容量180米，在高温烘烤的同时，内外吸风空气循环系统将烘烤产生的小分子有害物质排除到废气处理装置。

造车26年，安全始终是吉利一以贯之的造车理念。吉利认为，安全关系到生命，必须要把汽车的安全科技投入排在首位。为让新能源汽车更加安全、更加可靠、更加环保，近年来，吉利汽车已布局构建了一整套严密的智能电动汽车产业链体系。从三电、芯片、智能架构，到智能座舱、智能驾驶、智算中心，再到生产制造，电池回收利用，在新能源领域投入近千亿元，专利技术累计达 3500 多项，为打造更安全的新能源汽车提供了强大的技术保障。
